日立空调(Hitachi)【日立】FSG直流变频多联机技术手册

日立FSG/FS3直流变频多联机维修手册

本手册为日立FSG、FS3系列冷暖变频多联机维修资料，覆盖5‑20HP外机，搭配风管、四面嵌入、二面嵌入、壁挂、立吊等多类型内机；包含部件拆解、DIP拨码设置、电气接线、故障代码库、流程图检修、遥控器与七段数码管自检、压缩机应急运行、部件更换、现场安装注意事项，是故障排查、部件更换、调试的维修工具书。

一、产品机型与硬件基础

• 室外机：FSG、FS3两大系列，5/8/10/16/20HP，支持多系统H‑LINK总线组网；
• 室内机：暗藏风管、四面出风嵌入、二面嵌入、壁挂、明/暗装立式、吊顶天花机；配套全热交换器；
• 供电区分220V60Hz、380‑415V50/60Hz；通讯采用≥0.75mm²屏蔽双绞线，总线总长≤1000m；
• 核心部件：涡流变频+定速压缩机、变频器IPM模块、电子膨胀阀、各路温度/压力传感器、高低压保护开关、各类电磁阀。

二、电路板DIP开关与地址设定（断电操作）

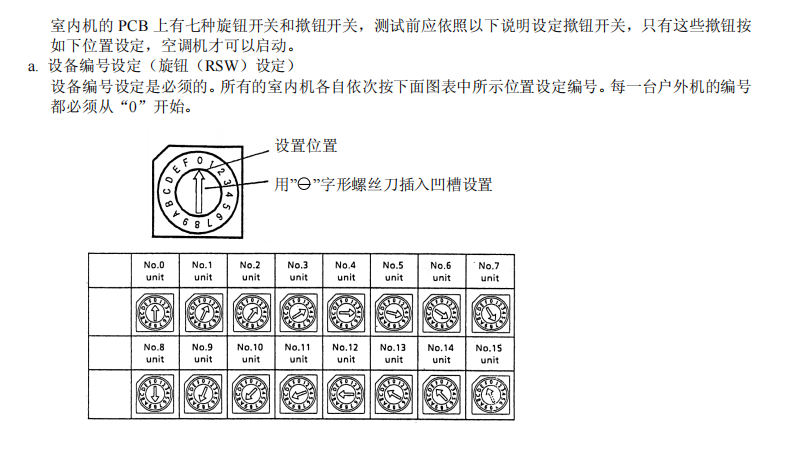

• 室内机PCB板RSW旋钮设置设备编号0‑15；DSW系列拨码完成：功能选择、容量代码、制冷循环编号、机型代码；
• 室外机DSW拨码：系统编号、容量配置、管路长度补偿、电源规格选择、测试维护、压缩机应急切除、终端电阻；
• 重要规则：**修改拨码必须断电，带电修改不生效**；多机组系统终端机接通终端电阻；
• 容量匹配：内机总容量为外机50%‑130%，超出报31号故障；同制冷循环内机编号不可重复，重复报35故障。

三、电气系统规范

• 手册提供全系列机型电源线、断路器ELB选型表，区分不同电压频率；
• 主回路L‑N接线严格对应；H‑LINK通讯DC5V信号，严禁和动力线混接；
• 故障现象：保险丝熔断、跳闸分电源侧短路、风机马达、交流继电器、PCB板故障，配套完整故障树排查流程图。

四、特殊检修功能：压缩机应急运行模式

• 适用：变频压缩机硬件损坏，临时用定速压缩机维持运行；
• 前提条件：运行内机总容量＞外机50%，压缩机绝缘电阻不能为0Ω；
• 操作：断电，调整DSW7拨码，隔离故障变频压缩机；应急模式会弹出部分报警代码，属于正常现象，仅做临时抢修；修复完成务必关闭应急拨码，防止二次损坏。
• 定速压缩机损坏同样有对应拨码应急方案。

五、故障查找全套手段

• 方式1：遥控器PC‑2H2检查模式；模式1读取实时温度、压力、频率、电流；模式2查看故障冻结历史数据；
• 方式2：外机PCB七段数码显示器，通过板载PSW按键，读取：压缩机频率、排气/吸气压力、各路温度、膨胀阀开度、工作电流；
• 方式3：报警代码表01‑59、EE、dd，覆盖：内外机保护跳闸、通讯异常、变频器故障、排气高温/过低、各类传感器开路短路、高低压保护、压缩比异常、电流过载；
• 每个报警代码附带完整故障逻辑树：现象→可能原因→检查测量项目→处置措施；
• 传感器判定：依靠热敏电阻阻值对照表，区分正常、开路、短路阈值。

六、主要零部件检修与更换

• 变频器模块检修：维修前必须对高压电容放电，防止触电；
• 压缩机更换：冷媒回收操作流程；测量线圈电阻、绝缘电阻判断好坏；
• 各类阀件：电子膨胀阀、四通换向阀、电磁阀线圈阻值测量；
• 风机马达：测量线圈、恒温保护器通断；
• 电路板自检：室内PCB、遥控器、七日时控器PSC‑3T、中央控制器PSC‑3S1均有独立自检流程。

七、分机型拆装维护（手册第二章）

• 覆盖外机、风管机、四面嵌入、二面嵌入、壁挂、立式、吊顶天花、全热交换器的拆装步骤；
• 包含热交换器清洗、遥控器拆卸、更换室内机时冷媒回收操作要点。

八、可选功能、现场安装常见问题

• 可选功能：温控源选择、风机逻辑、除霜参数、遥控器权限、七日定时、中央集中控制；
• 现场高频故障诱因：负荷选型不足、冷媒配管过长、排水管安装错误、外机通风不良、冷媒泄漏；
• 维修记录模板：要求每次维修记录故障现象、测量数据、更换部件，便于后期追溯。

九、系统运行限制

• 通讯故障持续一定时间触发报警；部分故障可自动复位，严重硬件故障锁机，需要断电清除；
• 六小时内多次发生压缩机致命保护，报EE压缩机保护，只能断电复位，不允许强制开机。
