三菱电机空调(MITSUBISHI ELECTRIC)【三菱电机】PUHY多联机维修手册

本手册为三菱电机PUHY系列R410A商用多联机维修手册，适配P850~P1250主机/辅机机组，仅限持证专业人员开展配管、电气、冷媒、检修作业，全程严格遵循R410高压冷媒专用规范。

一、维修前置安全与冷媒专用规范

• 安全总则：安装/维修必须专业持证；机组可靠接地，地线禁止接水管/燃气管道；冷媒泄漏需充分通风，遇明火会产生有毒气体；狭小空间需防冷媒缺氧；雷雨、潮湿环境禁止冷媒管路作业。
• R410冷媒硬性要求
  1. 专用物料：必须使用R410专属压力表、软管、真空泵、扩口工具，严禁R22旧工具混用；铜管采用磷脱氧铜，厚度满足高压标准，禁止复用旧管路。
  2. 配管存放：铜管全程室内密封存放，两端封堵防进水、粉尘，新型冷冻机油吸湿性极强，微量水分会造成压缩机抱死。
  3. 施工标准：无氧氮气钎焊；气密性试验仅用氮气加压；抽真空需配逆流止回真空泵，真空度≤65Pa保压1小时；冷媒必须液态加注。
  4. 配件更换：冷媒管路拆开超2小时必须更换干燥过滤器，隔绝水汽侵入。
• 冷媒参数对比：R410A为近共沸混合冷媒，运行压力约R22的1.6倍，无ODP，仅允许液态充注，泄漏后需整体补加冷媒。

二、机组硬件结构与管路限制

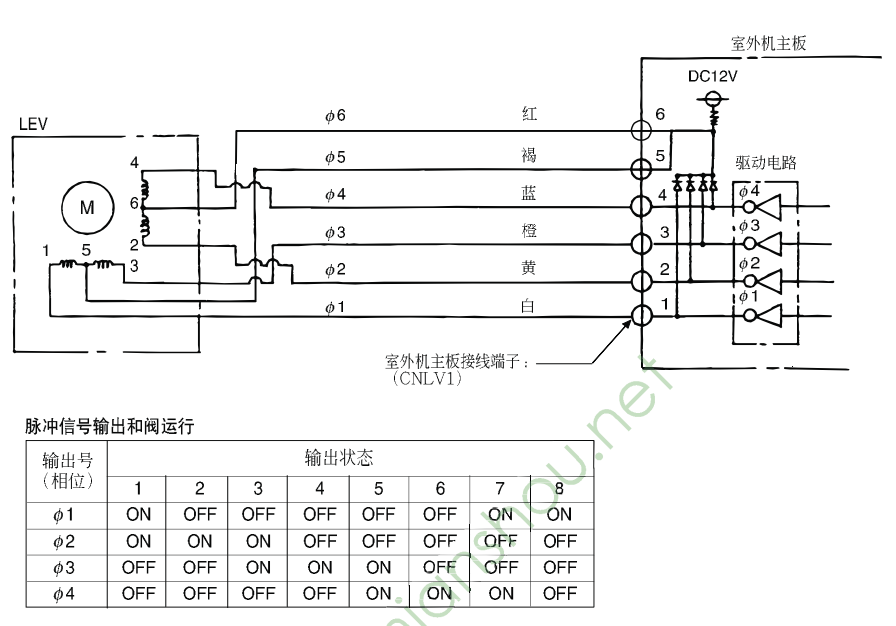

机组分为主机(OC)、辅机(OS)，内部包含双变频/定频压缩机、油分离器、四通阀组、线性LEV膨胀阀、储液罐、多块主控电路板（主板、变频板、风机板、继电器板），配套专用均油管路、冷热交换器。

三、电气与M-NET控制系统

• 布线规范：动力电源线与M-NET通讯屏蔽线分离，间距≥5cm，禁止同管敷设；通讯线采用双芯屏蔽线缆，区分MA单机遥控器、M-NET集中遥控器两类配线方案。
• 地址设定：室内机01~50，室外机51~100，M-NET遥控器101~200；多冷媒系统需切换主板CN40/CN41供电端子，单系统默认CN41。
• 主板拨码：室外主板SW控制集中控制、除霜时长、冷媒调节、试运行；室内拨码管控静压、温控、滤网计时；遥控器拨码区分主辅机。
• 功能逻辑：主机/辅机轮换启停均衡损耗；支持分档限载、夜间静音、雪传感器联动、外部联锁输出；具备压缩机3分钟延时保护。

四、遥控器操作与群组设定

• MA遥控器：单室内机配套，无需地址，仅主辅开关设置，适合固定户型。
• M-NET遥控器：总线式，可跨群组管理，支持群组登录、通风设备互锁、温限锁定、自动模式显示切换，可增删室内机地址。
• 通用功能：制冷/制热/除湿/送风/停止五模式，可设定温度上下限、定时、滤网提醒、内置温度传感器切换。

五、试运行、冷媒充注与调试

1. 试运行前置：压缩机加热器提前12小时预热；全系统检漏、绝缘电阻≥1MΩ；球阀全开，通讯线路接好。
2. 试运行操作：遥控器TEST模式启动，依次测试风机、风向、冷热出风、通风互锁，2小时自动停机。
3. 冷媒计算：根据不同管径液管长度叠加基础系数，结合室内机总容量追加基准值；冷媒调节模式通过主板SW开启，依靠过冷、排气温度判断冷媒多少。
4. 运行控制：制热自动除霜（50/90分钟可选）；制冷/制热冷媒回收逻辑；故障紧急运行功能，单压缩机故障可降容运行。

六、故障检修与维保要点

• 自诊断：主板LED、遥控器故障代码区分传感器、压缩机、通讯、高压/低压保护故障，手册完整标注各热敏电阻、压力传感器阻值标准。
• 核心维修：压缩机更换需回收储液罐冷媒；管路泄漏必须重新抽真空、更换干燥器；电磁阀、四通阀故障按通电通断检测。
• 定期维护：定期清理换热器，检查过滤器、电气端子；长期停机排空管路；换季前整机通电预热。
• 非故障现象：模式冲突不制热、除霜风机停、停机延时排水等属于程序正常逻辑，无需检修。
