天加全系空调故障代码汇总文档
本文件为天加多系列空调故障代码合集，覆盖三通双系统、多拖一、水源热泵、冷热水机组、MCH系列、长城模块、卡式天花机等多套电控板，汇总传感器、冷媒系统、高低压、过载、水流、通讯、电源类故障代号，标注各代码适用机型、故障含义、部分保护动作与复位方式，用于现场维修快速查阅。
一、机型分类与故障代码总体分类
- 覆盖机型：三通双系统、三通多拖一、水源热泵、3‑5RT风冷冷热水机组、TCA081/101、MCH06单/双系统、MCH02、长城双系统模块、爱迪尔多拖一485通讯机型、水冷柜机、卡式嵌入式内外机板。
- 故障大类：温度传感器故障（室温、盘管、环境、回水出水）；制冷系统（高压、低压、冷媒泄漏/不足、压缩机过载）；水系统（水流开关、水温高低、水泵过载）；电气类（相序、缺相、电压异常、通讯故障）；风机/电加热过载；冻结/过热保护；除霜提示。
二、重点机型故障代码说明
| 机型系列 | 典型代码 | 关键说明 |
|---|---|---|
| 三通双系统 | E1‑E17 | 区分1#、2#两套独立制冷回路；E8仅水源热泵有效；单系统机型E6代表内盘防结冰；E9‑E14、E17仅双系统生效。 |
| 三通多拖一 | 1‑10、*1‑*8 | *代表机组编号；可同时查看多路盘管、回风、出风温度作为辅助排查数据。 |
| 水源热泵5211 | E1‑EA | 侧重温度探头开路短路、冷媒泄漏、高低压、循环水温异常。 |
| 3‑5RT冷热水机组 | 1‑24 | 部分故障自动延时5min恢复；锁定故障需要组合按键手动复位；可单系统停机或整机全停。 |

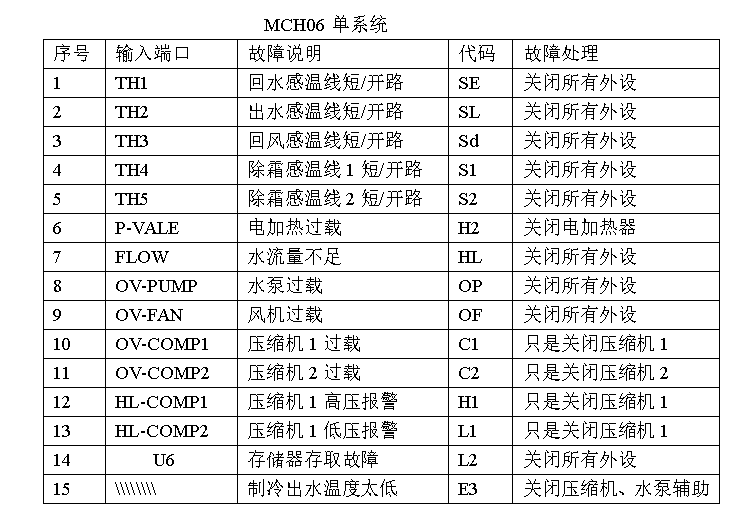

| MCH06单/双系统 | SE/SL/Sd/C1/C2/H1/H2/L1/L2 | 区分传感器、水流、水泵、风机、压缩机高低压故障；可单压缩机停机或整机停机。 |
| 长城双系统模块 | 01‑27 | 包含按键故障、通讯、各路温度探头、压缩机保护、盘管冻结过热、电压高低报警；数码管闪烁报故障。 |
| 爱迪尔多拖一485通讯 | *1‑*9、70‑73、02 | *为机组号；支持多机组组网，包含全部内外机通讯、传感器、高低压、缺相错相保护。 |
| 卡式天花机（内机板） | 运行灯闪烁次数 | 闪1次室温探头，闪2次管温，闪3‑4次排水泵故障，闪5次外机故障，闪6次热/结霜保护。 |
| 卡式外机板LED | LD1‑LD8 | LED分别指示反相、缺相、盘管探头、低压、排气超温、过热、输入回路异常。 |
三、故障保护动作规则
- 分级保护：①单回路停机：仅故障对应的压缩机/风机停止，其余系统继续运行；②整机停机：切断全部压缩机、水泵、风机输出；③锁机：故障排除后仍需要手动复位，无法自动恢复。
- 自动恢复：可恢复类故障，故障条件消失后延时约5分钟自动投入运行。
- 手动复位方法：同时按下“设置+温度加”按键保持5秒清除锁定故障代码。
- 显示方式：数码管闪烁、LED指示灯闪烁、线控器显示代码；多联机代码前缀“*”代表对应子机组编号。
四、高频共性故障排查要点
- 传感器类：故障多为探头断路、短路、接触不良，优先核对探头阻值、接线端子。
- 制冷系统：高压保护排查散热、换热器脏堵；低压保护排查漏氟、过滤器堵塞；压缩机过载检查电压、回油、冷媒充注量。
- 水系统：水流开关故障重点查水泵、过滤器堵塞、管路进气；水温异常核对水流量、换热工况。
- 电气：通讯故障检查屏蔽线、接线端子；相序/缺相核对三相电源接线。
