东芝MMS模块化多联机原厂维修手册

本手册为2002年日版东芝MMS R407C多联机售后维修资料，覆盖变频/定频室外主机、八大类型室内机，包含冷媒安全规范、整机零部件参数、结构拆解图纸、制冷循环原理、主控逻辑、故障代码体系与分步检修流程，适配商用多联机安装、调试、故障维修全场景。

一、冷媒泄漏安全强制规范

• 冷媒R407C重于空气，泄漏易造成窒息，室内冷媒浓度上限0.3kg/m³；
• 计算规则：单系统冷媒总重量÷房间体积≤限值，多内机连通空间按最小房间核算；
• 防控方案：狭小房间开设连通通风口、配套冷媒泄漏报警联动机械排风；
• 施工禁令：泄漏区域严禁明火，遇火源会产生有毒分解气体。

二、全系列机型分类清单

• 供电区分50Hz/60Hz两款外机，冷暖机型标配四通阀，单冷无换向部件；
• 全部室内机标配TA室温、TC盘管温度传感器，高静压风管可调节机外静压拨码。

三、核心零部件规格明细

• 压缩机：变频MG1450CW、定频YG系列，内置115℃过载保护，配套240V曲轴箱加热器；
• 阀件体系：PMV主节流阀、制冷旁通PMV-B、SV2热气平衡阀、SV3油平衡电磁阀组；
• 传感系统：TD排气、TS吸气、TE室外盘管、TK油位温度传感器、高低压压力变送器；
• 电控组件：室外IPDU驱动板、Interface通讯主板、室内MCC主控、多规格变压器与风机电容。

四、整机结构与遥控器操作说明

• 室内机统一包含进风格栅、可拆滤网、自动摆风百叶、电控接地端子、冷凝水盘/排水泵；

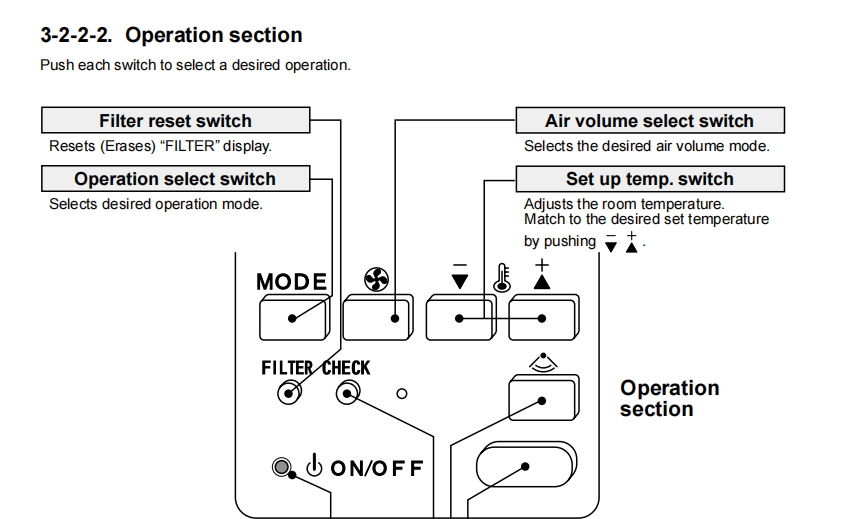

• 线控器功能分区：模式/风速/温度/CHECK故障查询/滤网复位按键，支持中央锁定；
• 运行提示：FILTER滤网清洗提醒、PRE-HEAT化霜预热、STANDBY模式冲突待机；
• 基础操作：开机预热12小时再启动压缩机，制热先预吹热风3~5分钟，停机风机延时30s运行。

五、日常维护标准流程

• 日常：断电拆卸滤网清水冲洗，禁用稀释剂、苯擦拭机组面板；
• 换季：停机送风模式运行半天烘干内部，长期停用切断总电源；
• 风管/暗藏机型：每年清理接水盘、排水泵，防止淤泥堵塞溢水；
• 运行环境限制：制冷室外-5~43℃、制热-15~21℃，超温触发保护停机。

六、制冷循环与系统控制逻辑

• 系统架构：主变频外机+多台定频从机并联，配备油平衡管路、冷媒平衡管；
• 核心控制： 1. 容量调节：根据室内负荷启停定频压缩机，变频30~100%无级输出； 2. 油均衡控制：每30分钟自动执行油平衡循环，避免单机缺油； 3. 化霜/排气降温：SV2热气旁通阀降低高压，PMV-B制冷旁通抑制排气高温； 4. 故障备份：变频主机故障可切换定频机临时运行，支持冷媒回收至完好外机。
• 时序规则：压缩机停机强制2分30秒延时重启，防止频繁冲击。

七、故障自检与全套故障代码体系

• 查询方式：长按遥控器CHECK键调取机组编号+故障代码，存储多条历史故障；
• 大类故障： 1. 室内类：0C室温探头、93盘管探头、0b溢水、11风机电机、95内外通讯； 2. 外机变频：14驱动短路、1d压缩机故障、21高压保护、d3模块过热； 3. 系统类：08四通阀异常、89内机总容量超限、d7油位过低、AE排气高温；
• 配套排查流程图：每类故障提供接线、传感器、阀件分段检测步骤，区分一次性故障与持续性硬件损坏。

八、配套技术附图资料

• 各类室内外机立体拆解结构图；
• 单变频、单定频、多机组并联完整制冷管路原理图；
• 故障排查逻辑流程图、电控端子接线示意、时序控制波形图。
