东芝空调(TOSHIBA)【东芝】直流变速空调安装手册

东芝SUPER直流变速R410A多联机完整安装手册

本手册为东芝R410A新冷媒超级多联机官方安装规范，覆盖全系列多类型内机、5~48HP模块化外机，系统采用气/液/平衡三管路结构，完整包含冷媒安全管控、专用工具要求、机型选型、外机并联排布、冷媒配管全套工艺、焊接/扩口/吹扫/气密抽真空标准、排水、强弱电布线、内外机吊装安装、地址拨码、整机试运行、故障基础判定全套施工规范，配套大量管路拓扑、安装尺寸、施工正误对比图纸。

一、产品体系与冷媒安全强制要求

• 室内机品类齐全：四面/两面/一面嵌机、标准/超薄/高静压风管、吊式、壁挂、座地、立柜共十余款，覆盖007~096容量；外机分单冷/热泵50/60Hz变频机型，单系统最多4台外机、48台内机、最大48HP并联。
• R410A核心特性：系统压力约为R22的1.6倍，极易吸水、油污，必须专用铜管、专用工具、专用冷冻油，严禁混用旧管路与普通工具。

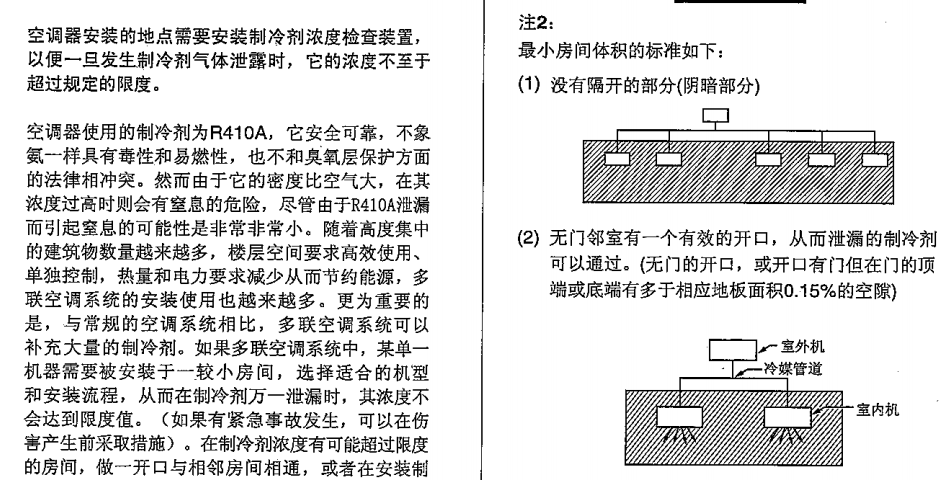

• 泄漏安全规范：冷媒浓度上限0.3kg/m³，狭小房间需预留连通开口或配套冷媒探测联动排风；冷媒遇明火生成有毒气体，泄漏区域强制通风，禁止动火。

二、专用工具与管材硬性标准

• 工具分类：喇叭口工具、扭矩扳手、充注软管、检漏仪、冷媒罐全部区分R410A专用款，真空泵需带防回流阀，防止泵油倒灌污染系统。
• 铜管要求：只能使用全新脱氧无缝磷铜管，全程管帽密封存放；切割管口朝下防碎屑，焊接全程通氮气隔绝内壁氧化；不同管径匹配对应最小壁厚，禁止旧管复用。
• 扩口工艺：配套专用铜管伸出余量标尺，各管径设定固定紧固扭矩，双扳手对锁防止管路扭转变形。

三、外机组合与容量匹配规则

• 外机规格：单机5/6/8/10/12HP，多机通过T型平衡分支接头并联，主机为离内机最近机组，外机容量按从大到小顺序排布。
• 内机容量限制：内外机高差≤15m时，内机总容量不超外机135%；高差＞15m上限降至105%，超配会导致制热衰减、高压频繁保护。
• 管路长度限值：系统总液管300m，最远当量长度175m；外机间高差≤5m，内外机高差外机上≤50m、外机下≤40m，内机之间高差≤30m。

四、冷媒配管、分支件安装规范

• 管路支撑：小管径支撑间距≤1m，中大管≤1.5m，隔绝金属支架防电化学腐蚀；气/液/平衡三管独立保温，保温厚度≥10mm，气管耐温≥120℃。
• 焊接标准：仅使用磷铜焊料，焊接方向侧向/朝下，禁止向上焊接；全程氮气吹扫，完工0.5MPa氮气分段吹扫清除杂质。

五、气密试压、抽真空、冷媒追加流程

• 气密分三级加压：0.3MPa初检、1.5MPa粗检漏、3.73MPa保压24h，按环境温度修正压力读数，压降超标逐段排查漏点。
• 抽真空规范：三管路同步抽，真空泵排量≥40L/min，持续2~3h至真空度低于-755mmHg，保压1h无回升方可充注。
• 冷媒计算：追加量=各规格液管总长×单位充注量+外机组合修正系数，仅从液阀液态加注，不足再补气侧气态，全程记录总冷媒量留存铭牌。

六、室内机吊装与排水施工

• 吊装要求：M10吊装螺栓，整机水平误差≤5mm，预留450×450mm检修口；高湿、厨房区域整机加厚保温防凝露。
• 排水标准：排水管坡度≥1/100，带排水机型配50mm存水弯，完工加水测试排水通畅；排水管独立保温防止外壁滴水。
• 送风适配：高天花板机型更换电机提速拨码，调整出风角度避免冷风直吹、制热热风下不来。

七、电气与通讯布线

• 动力：内外机独立三相/单相专用回路，匹配空开与线径，整机可靠PE接地，强弱电分槽隔离。
• 通讯：内外机、外机并联、集中控制器统一2芯屏蔽线，总长500m内用1.25mm²，超长升级2.0mm²，总线末端接地屏蔽，禁止环形布线。
• 地址拨码：每台内机单独设定地址，系统统一运行模式，冷暖无法同步运行，冲突内机待机送风。

八、系统运行保护与试机要点

• 基础保护：压缩机3分钟延时启动，制热自动除霜2~10min，除霜风机全停；滤网堵塞、风机异常报P12检修代码。
• 开机前置：主电源预热12h以上，油加热器充分升温；试运行逐项核查各内机冷暖、风量、排水、通讯，记录运行压力电流。
• 故障基础：缺相、通讯中断、高低压、传感器异常均锁定机组，断电复位后重试；长期停机断开总电源，换季送风烘干盘管。

九、配套图纸与附件

• 手册附带：整机管路系统拓扑图、各类分支接头尺寸、内外机开孔吊装图纸、扩口/焊接施工示意图、冷媒追加对照表、各机型安装模板尺寸。
• 标准附件：吊装螺栓、保温套管、密封胶带、安装样板、排水软管，缺失需单独采购配套分支组件。
